スプリットバンドヒーター

金型昇温において温度不足で困っているというお客様へ。
高容量・短時間昇温を可能にした画期的な商品です。

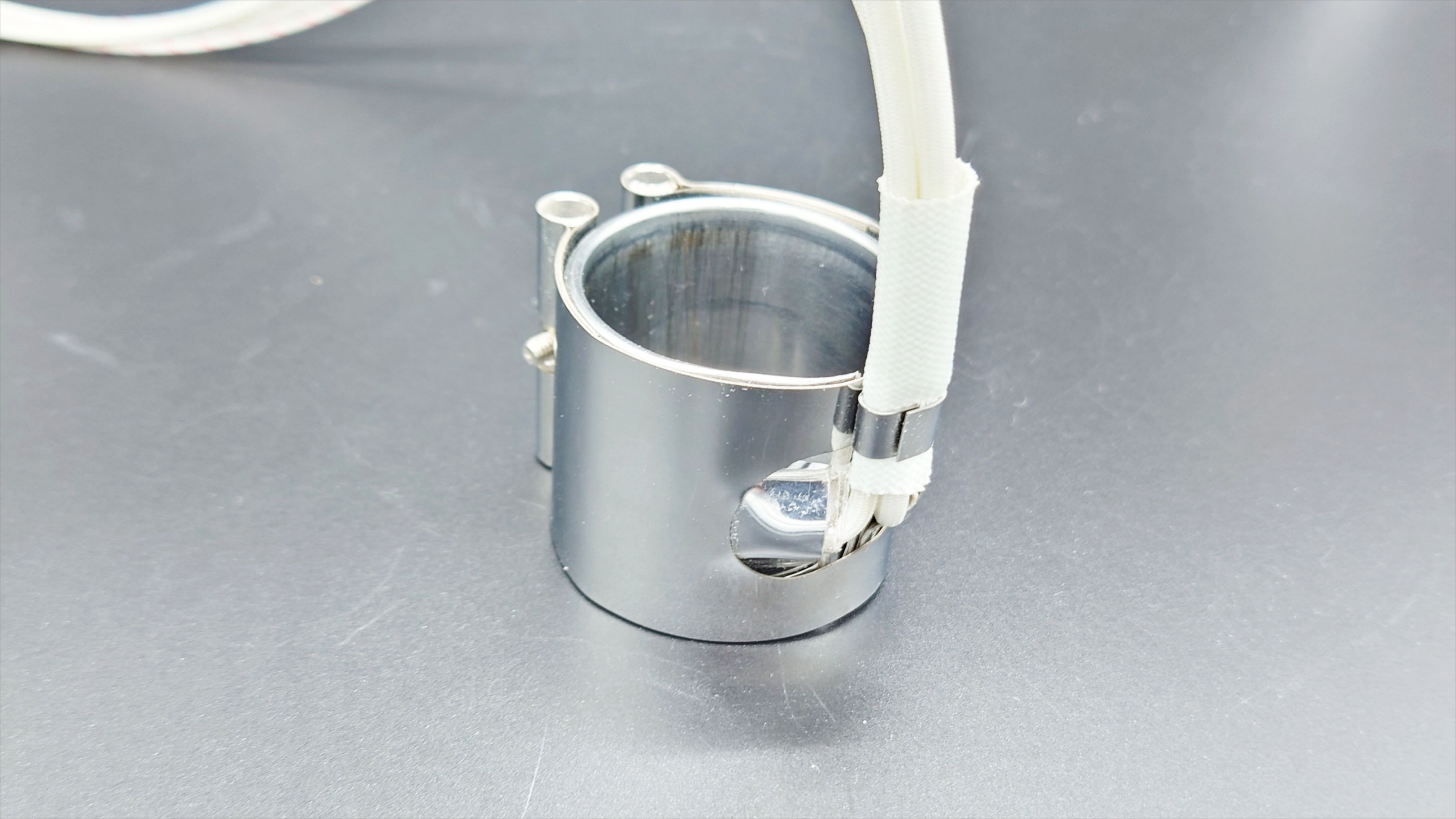

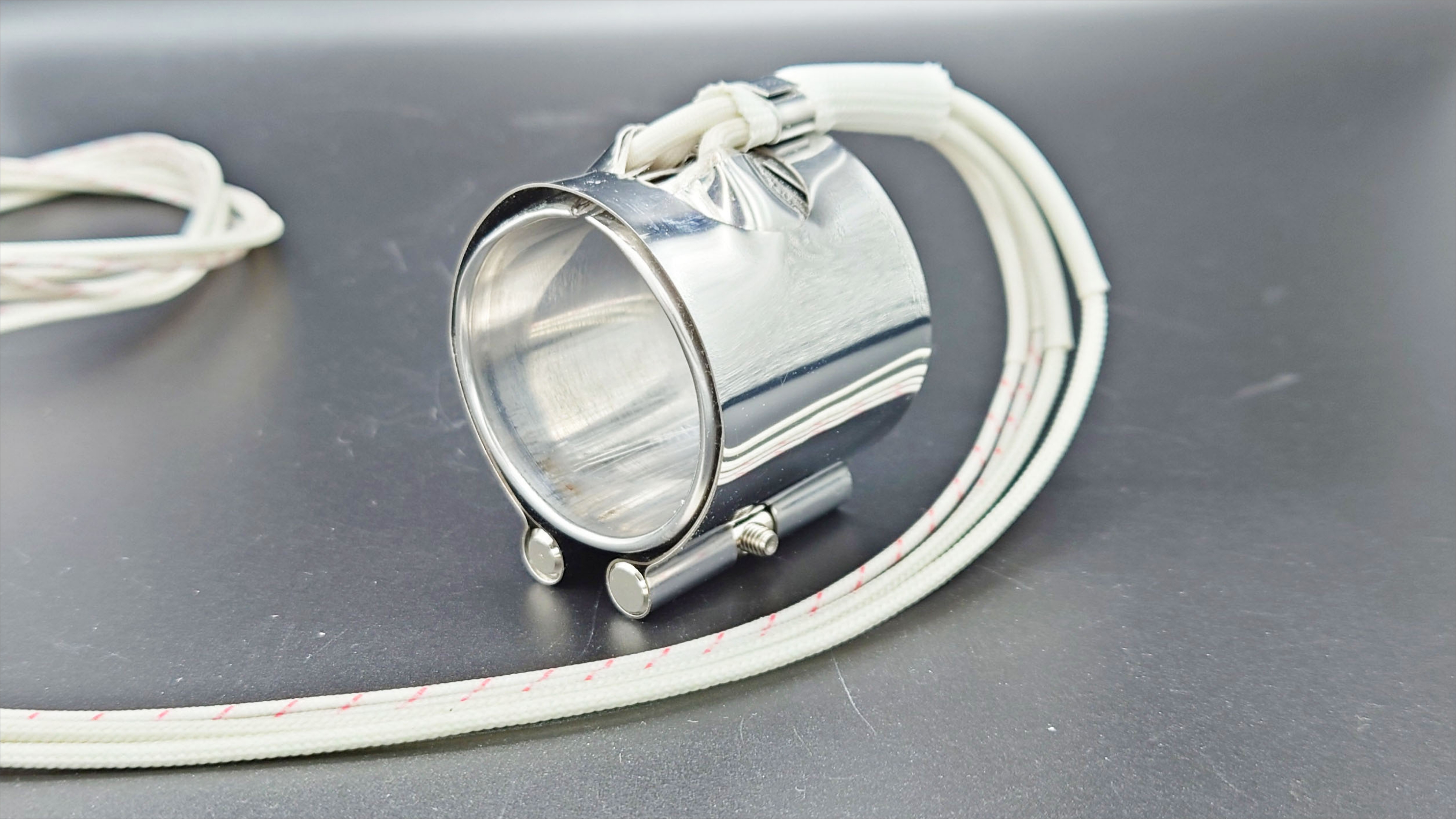

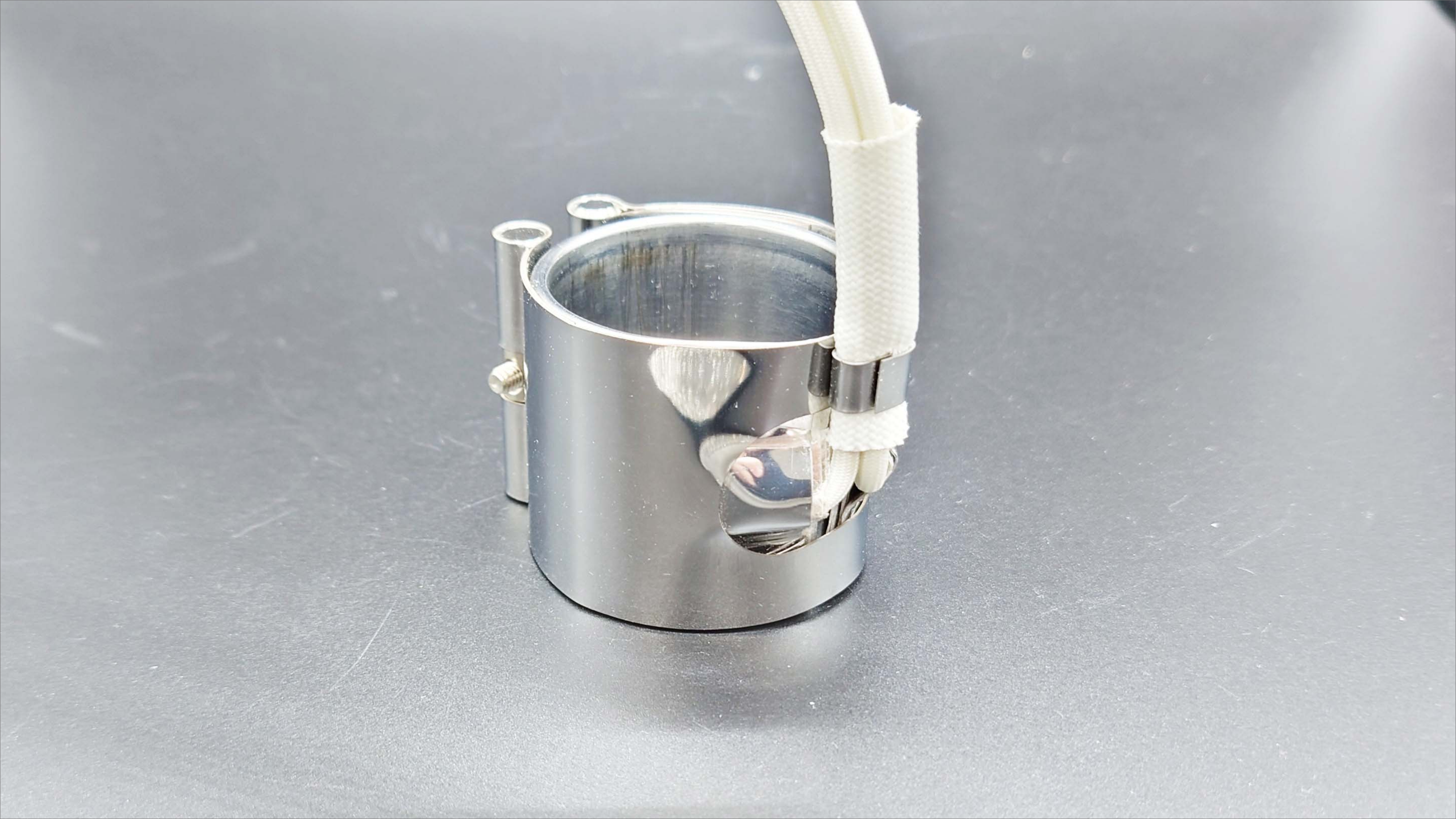

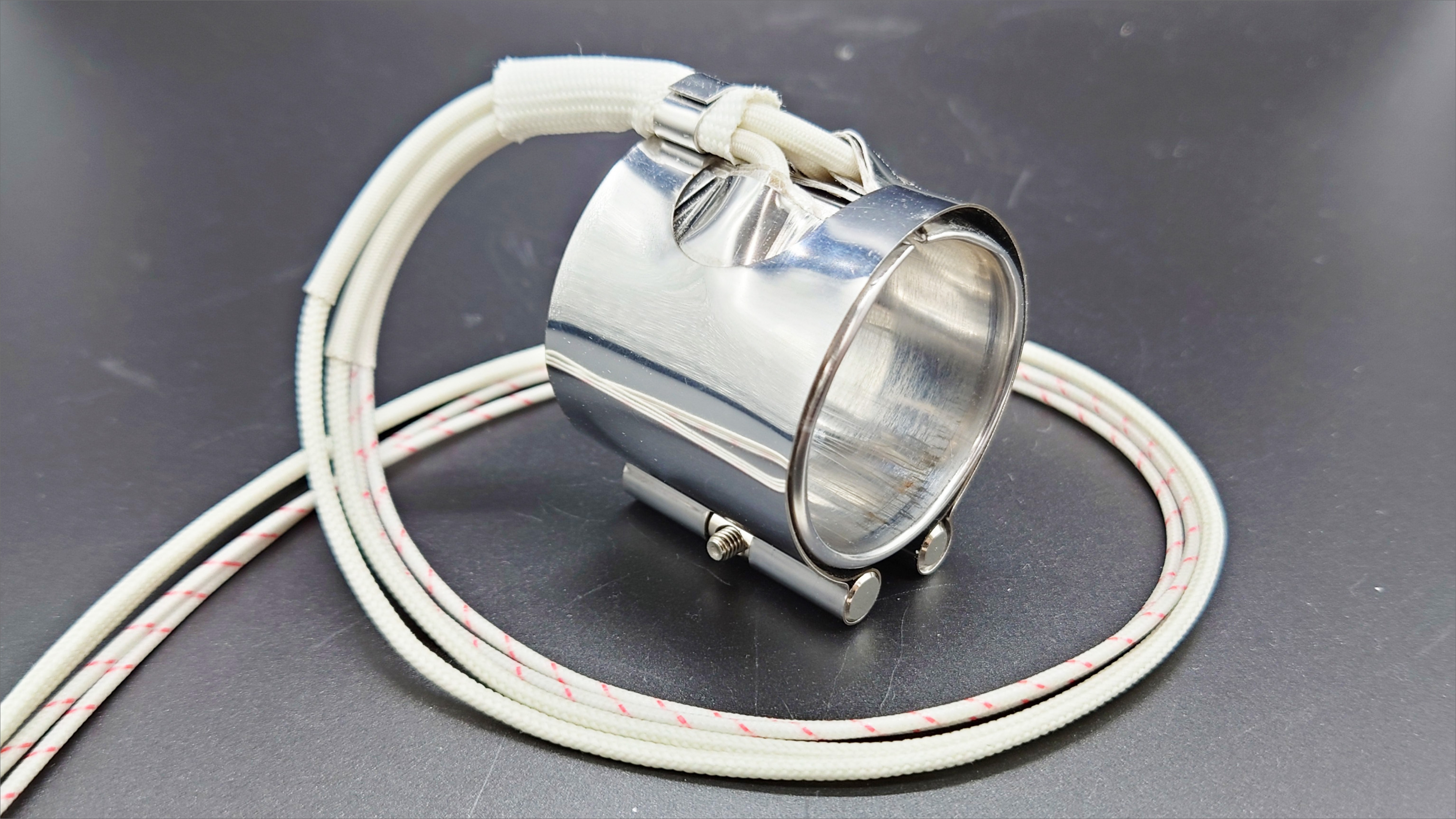

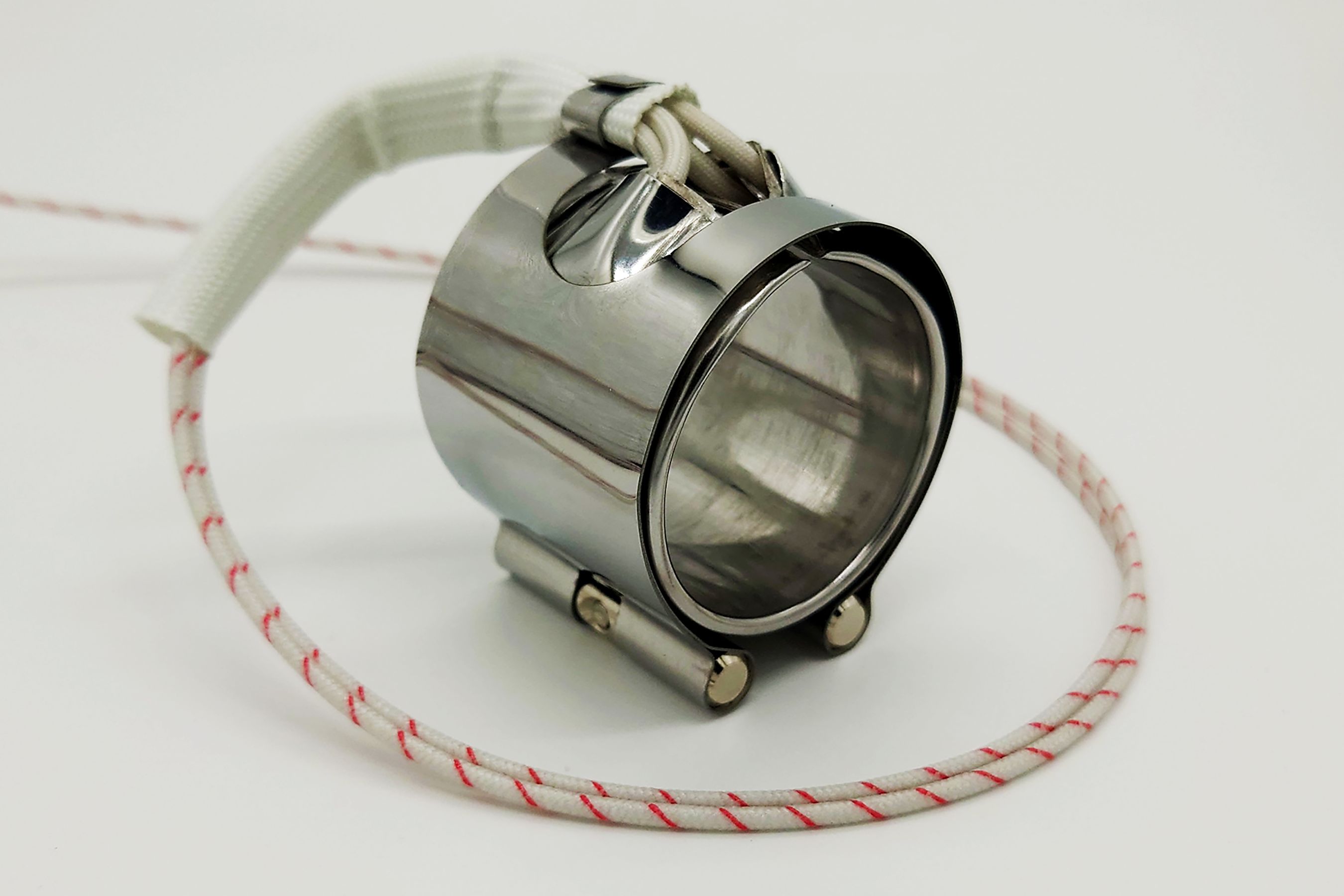

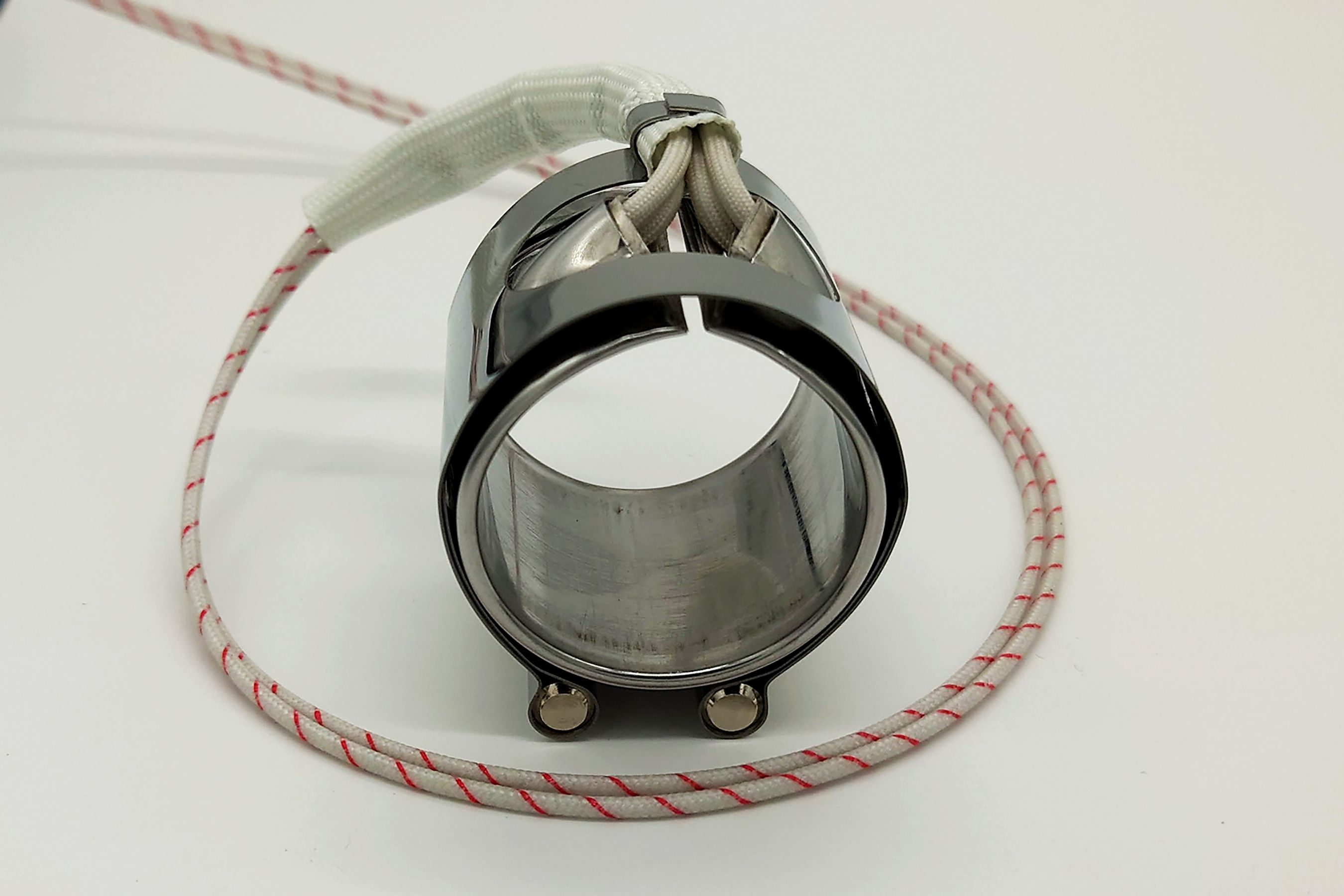

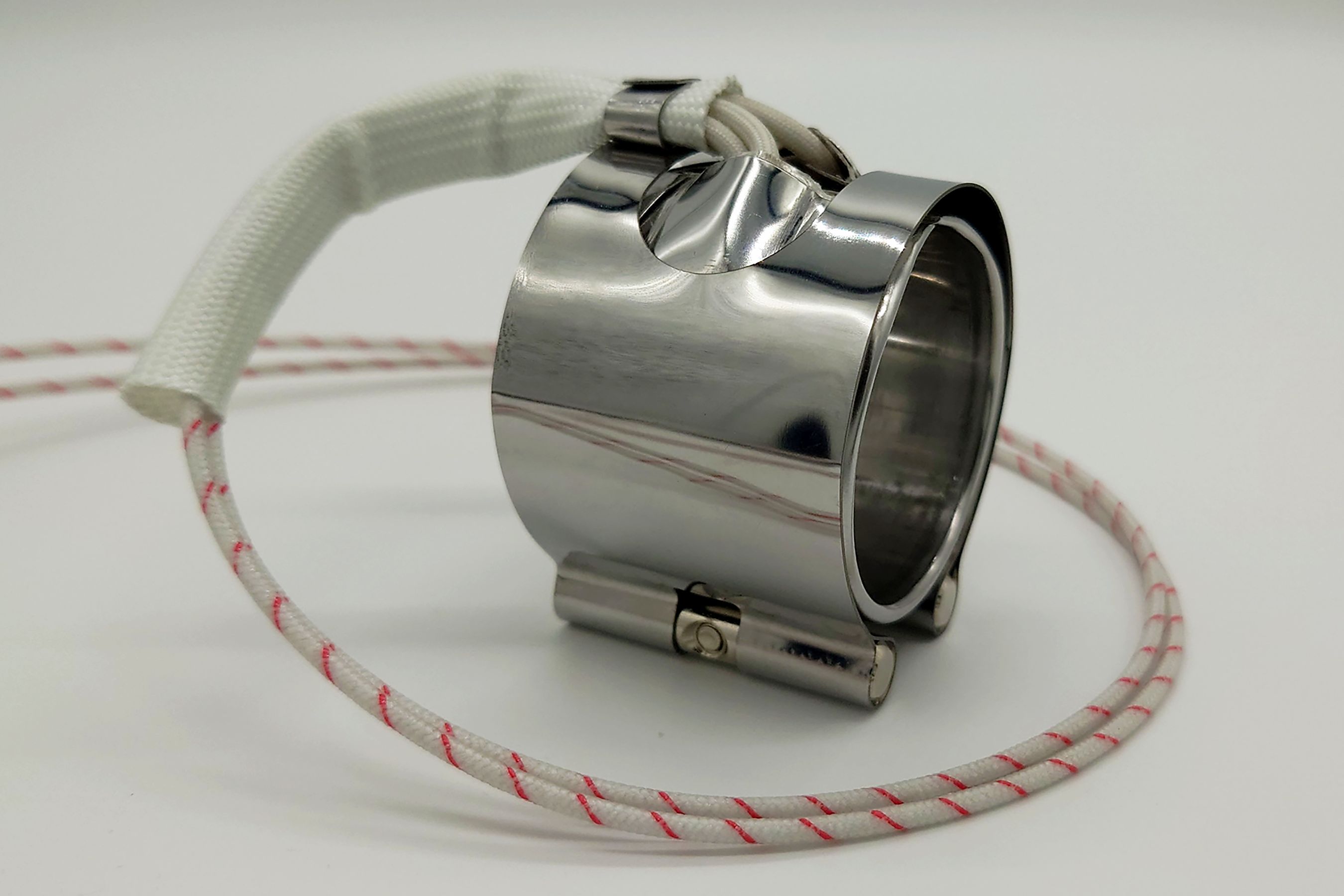

写真をクリックで切り替え表示

写真をクリックで切り替え表示

製品ポイント

高容量・短時間昇温

従来品のノズルバンドヒーターより高出力であり、加熱対象物を短時間で昇温が可能です。

省スペース

製品サイズは従来品と同等クラスで有る為、省スペースでの設置が可能です。

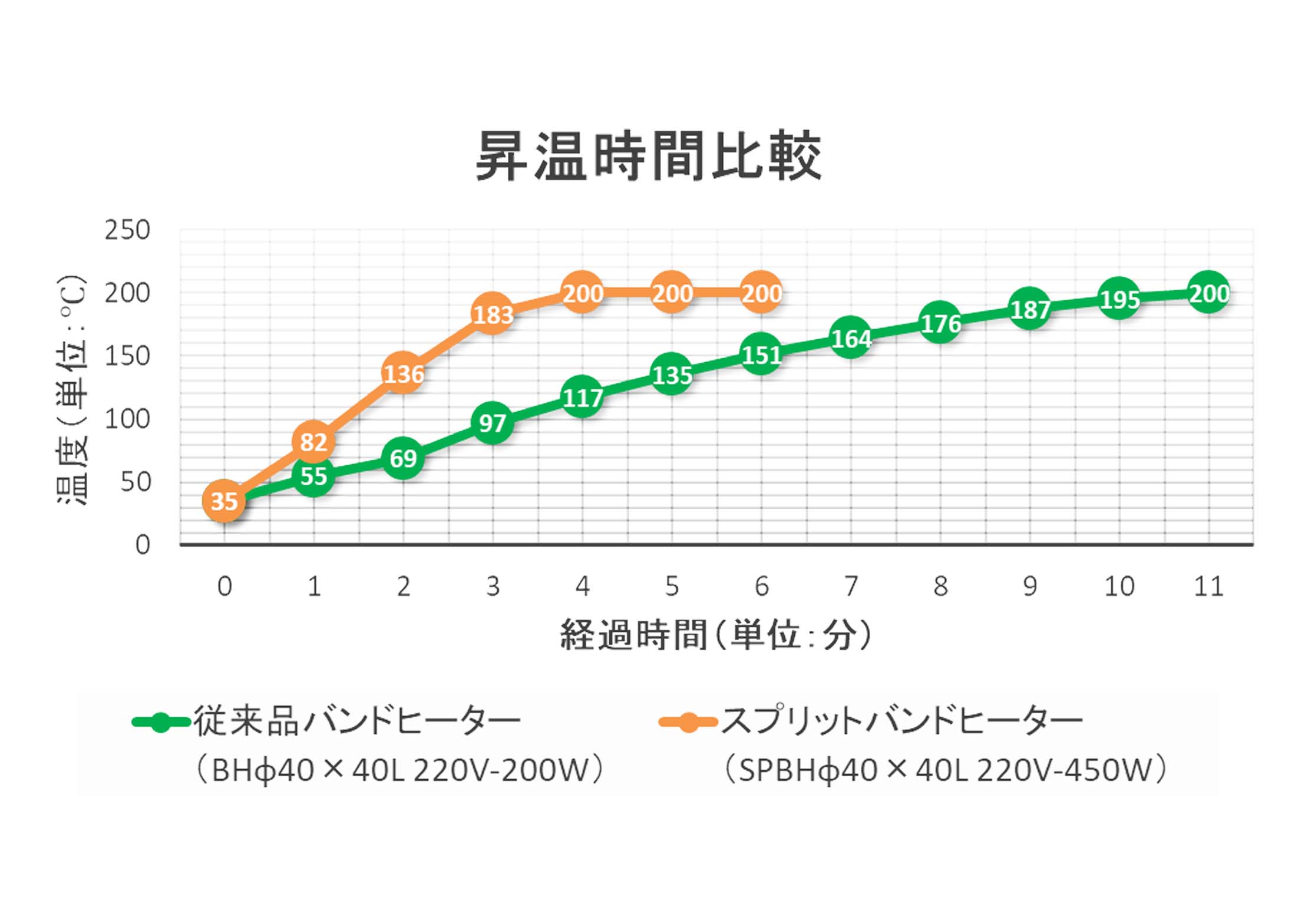

測定条件：鉄円柱φ40×100mmにおける、加熱温度200℃到達までの昇温時間の比較表です。
ご使用される環境により、昇温時間は変化致します。

製作ラインナップ

内径	ヒーター幅	電圧	ヒーター容量	ワット密度
ф30	30mm	220V	250W	8.85W/㎠
ф30	40mm	220V	340W	9.02W/㎠
ф30	50mm	220V	420W	8.92W/㎠
ф35	30mm	220V	300W	9.10W/㎠
ф35	40mm	220V	400W	9.10W/㎠
ф35	50mm	220V	500W	9.10W/㎠
ф40	30mm	220V	340W	9.02W/㎠
ф40	40mm	220V	450W	8.96W/㎠
ф40	50mm	220V	560W	8.92W/㎠
ф50	30mm	220V	420W	8.92W/㎠
ф50	40mm	220V	560W	8.92W/㎠
ф50	50mm	220V	700W	8.92W/㎠

※1 平和電機小径バンドヒーター (標準タイプ)のワット密度はMAX 4W/㎠までの設定です。

※2 本製品の上限ヒーター容量及びワット密度は上記の数値です。 (ワット密度:約9W/㎠まで)

製作仕様

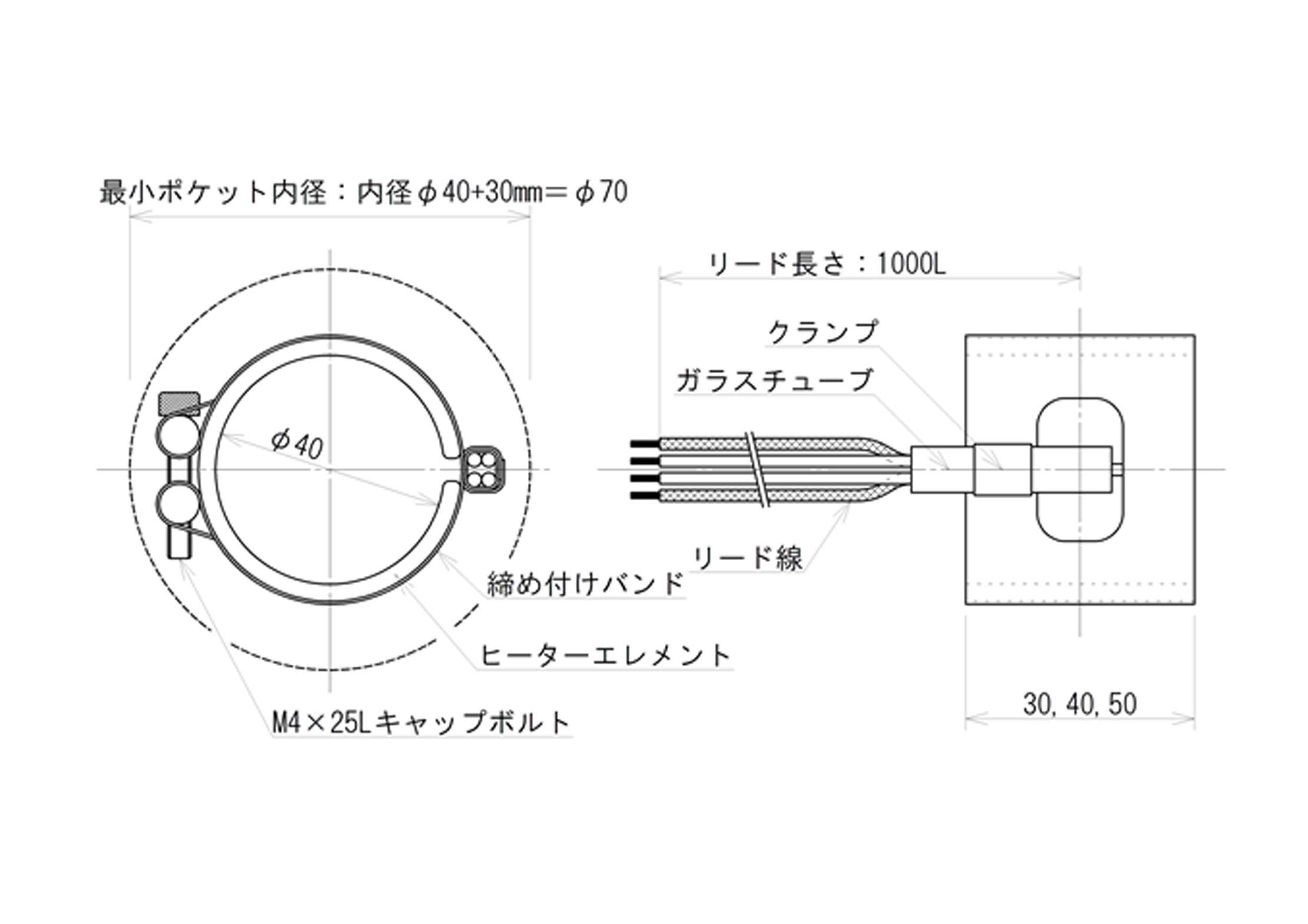

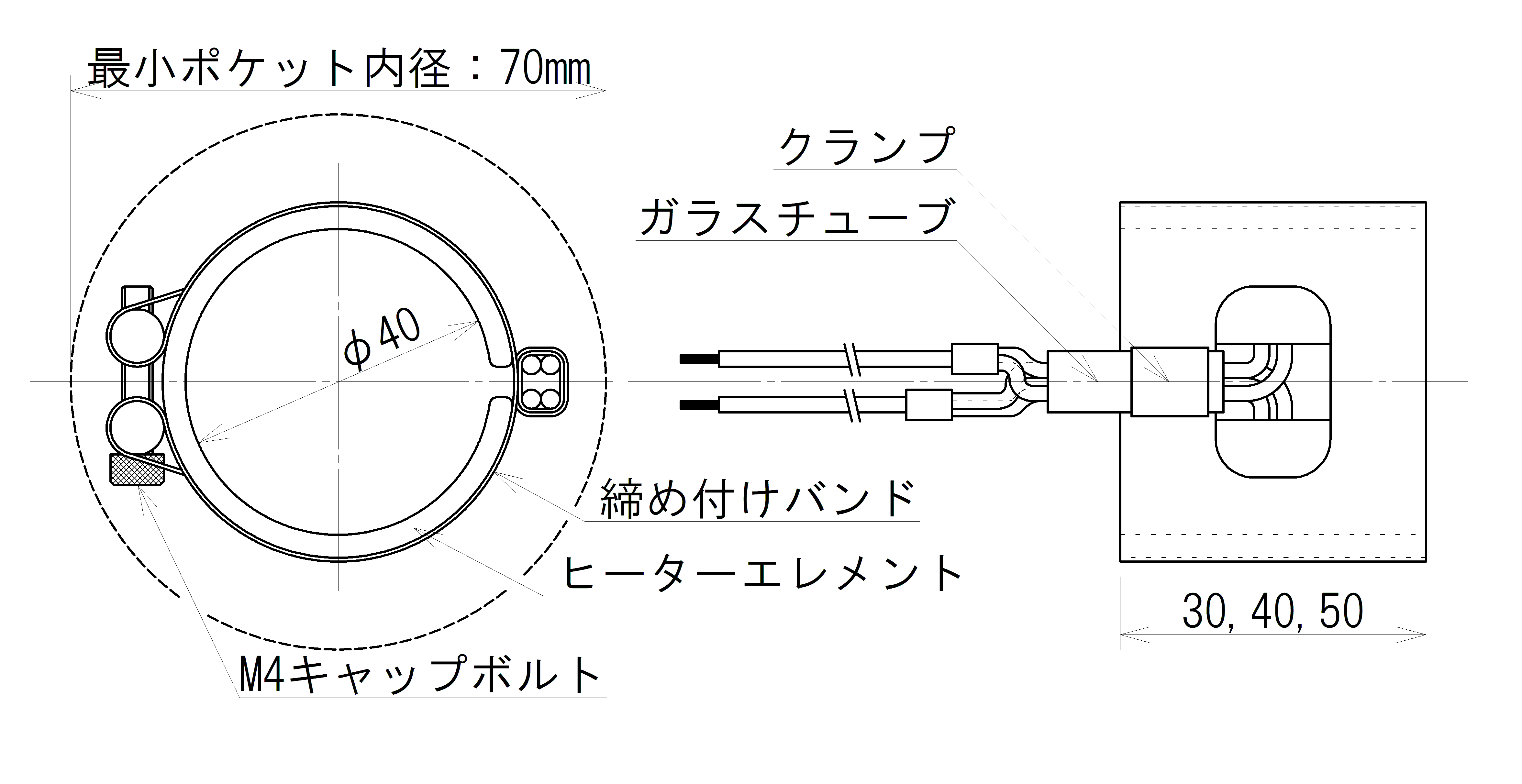

外観図

ご使用時の注意事項

製品仕様上、ヒーターよりリード線が4本出ております。
結線につきましては、右写真の通り“赤/白線”と“白線”の組み合わせにて接続をお願い致します。
配線前と配線後に抵抗値測定を行い、仕様通りの数値を示している事をご確認下さい。配線を間違えている場合は仕様通りの数値となりません。
